• 您的网站试用资格已过期。
辽宁强华实业有限公司

铁岭板式换热器的清洗方式及日常维护

发表时间:2018-12-21 09:07

铁岭板式换热器怎么清洗,辽宁强华实业有限公司告诉您板式换热器以其重量轻、占地面积小、换热效率高、组装灵活等特点,在工业及民用市场上起到了越来越重要的作用。但由于板式换热器间隙窄,流通横截面积小,高温水或带有纤维和颗粒物的介质通过时,很容易结垢或产生堵塞,使板式换热器的换热效率降低,影响了换热器的安全正常运行。因此,如何对板式换热器进行快速有效清洗,防止水垢和堵塞的形成,将成为确保安全生产和稳定运行的重要课题。



一、板式换热器结垢堵塞的主要原因及其危害

供热领域中,由于水处理设备运行不当,未达到软化要求的软化水直接补入系统中,使水中的可溶性钙、镁盐遇热分解为碳酸钙和氢氧化镁沉淀物黏结在换热器的受热面上,形成了坚硬的水垢。由于水垢的导热性能差,造成了换热器换热效率的降低以及系统阻力的增加,从而影响了供热的效果,给供热单位造成了严重的能源浪费。

工业系统中,带有颗粒物和纤维的流体进入换热器,当换热器流速设计不合理或者流道宽度小于允许宽度时,颗粒物和纤维就会慢慢沉积在换热器流道底部,造成换热器流通不畅阻力增加,严重时换热器不再换热,严重影响系统工艺运行。

二、板式换热器民用结垢和工艺堵塞的清洗方式


2.1.清洗剂的选择



清洗剂的选择,目前采用的是酸洗,它包括有机酸和无机酸。有机酸主要有:草酸、甲酸等。无机酸主要有:盐酸、硝酸等。根据换热器结垢和工艺、材质和水垢成分分析得出:


1)换热器流通面积小,内部结构复杂,清洗液若产生沉淀不易排放。


2)换热器材质为镍钛合金,使用盐酸为清洗液,容易对板片产生强腐蚀,缩短换热器的使用寿命。


通过反复试验发现,选择甲酸作为清洗液效果最佳。在甲酸清洗液中加入缓冲剂和表面活性剂,清洗效果更好,并可降低清洗液对板片的腐蚀。


通过对水垢样本的化学试验研究表明,甲酸能够有效地清除水垢。通过酸液浸泡试验,发现甲酸能有效地清除附在板片上的水垢,同时它对换热器板片的腐蚀作用也很小。


2.2.清除水垢的基本原理



1)溶解作用:酸溶液容易与钙、镁碳酸盐水垢发生反应,生成易溶化合物,使水垢溶解。


2)剥离作用:酸溶液能溶解金属表面的氧化物,破坏与水垢的结合,从而使附着在金属氧化物表面的水垢剥离,并脱落下来。


3)气掀作用:酸溶液与钙、镁、碳酸盐水垢发生反应后,产生大量的二氧化碳。二氧化碳气体在溢出过程中,对于难溶或溶解较慢的水垢层,具有一定的掀动力,使水垢从换热器受热表面脱落下来。


4)疏松作用:对于含有硅酸盐和硫酸盐混合水垢,由于钙、镁、碳酸盐和铁的氧化物在酸溶液中溶解,残留的水垢会变得疏松,很容易被流动的酸溶液冲刷下来。20181219

2.1.清洗水垢的工艺要求



1)酸洗温度:提升酸洗温度有利于提高除垢效果,如果温度过高就会加剧酸洗液对换热器板片的腐蚀,通过反复试验发现,酸洗温度控制在60℃为宜。


2)酸洗液浓度:根据反复试验得出,酸洗液应按甲酸81.0%、水17.0%、缓冲剂1.2%、表面活性剂0.8%的浓度配制,清洗效果极佳。


3)酸洗方法及时间:酸洗方法应以静态浸泡和动态循环相结合的方法进行。酸洗时间为先静态浸泡2h,然后动态循环3 ̄4h。在酸洗过程中应经常取样化验酸洗浓度,当相邻两次化验浓度差值低于0.2%时,即可认为酸洗反应结束。

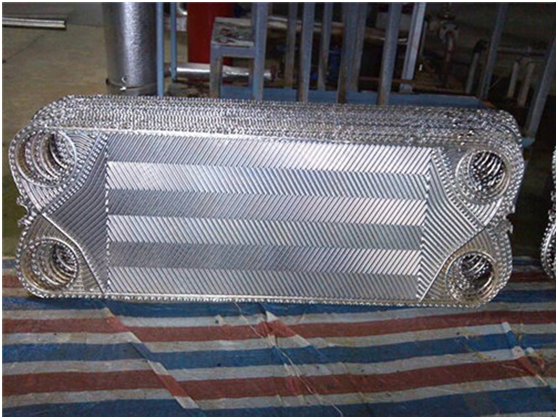

4)钝化处理:酸洗结束后,板式换热器表面的水垢和金属氧化物绝大部分被溶解脱落,暴露出崭新的金属,极易腐蚀,因此在酸洗后,对换热器板片进行钝化处理。

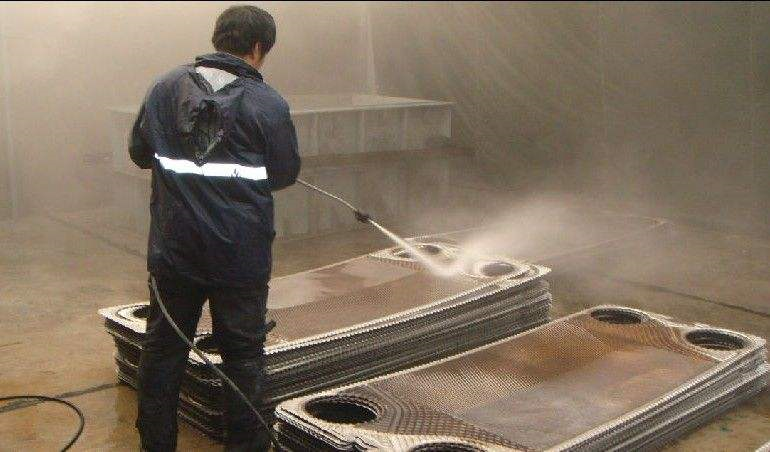

在工业系统例如电厂和大量污水处理中,由于换热器非常大,水质很脏,换热器会出现经常性的堵塞和结垢,此时换热器再拆开处理就变得非常困难。解决的办法主要是系统反向冲洗和内置过滤器。

常规反向冲洗系统是在换热器进出口管道上安装反向冲洗阀,冲洗阀口径要和系统管路相匹配,当系统运行阻力大于设计阻力一倍时,可以判断换热器发生了堵塞,此时应停止换热器运行,关闭换热器进出口阀门,换热器出口冲洗阀接至少0.2MPA压力清水,打开换热器出口和进口清洗阀,清水从换热器进口清洗阀流出,当流出的水从浑浊变清澈后,可以重新接入洗垢用的清洗剂,对换热器进行去垢处理。



联系电话
024-88326471

联系我们

公司地址:辽宁省沈阳市皇姑区淮河街45-1号2门 邮政编码:110000 客服邮箱:gaoyang@lnqhsy.com
